适用范围：动力电池18650/26650 电芯的串并组合，多并多串组合，电动工具电池，扭扭车电池（1 个模具点焊 6 组），储能电池包，18650电池组，26650电池组， 32650电池组，电动单车电池，太阳能路灯电池组、三元锂电池，数码锂电池，磷酸铁锂电池等

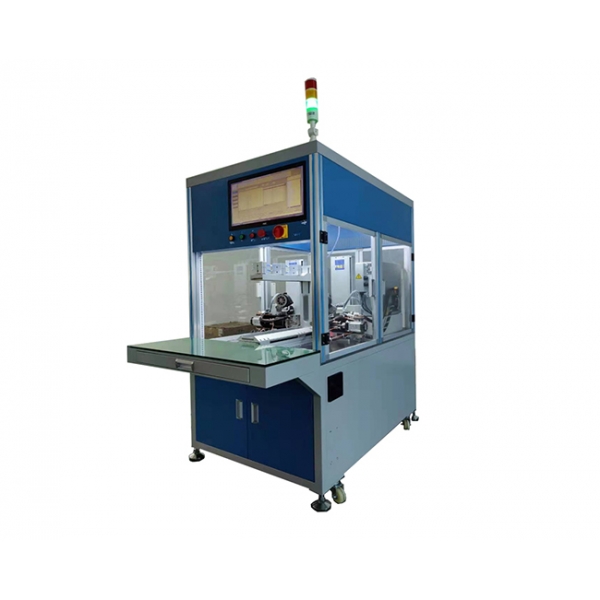

一、点焊主机图片
二、点焊产品图片
三、技术参数
【设备功率】6KW，220V 交流电输入，50HZ
【使用气压】0.4-0.8Mpa
【最大行程】以 18650 电芯为例最大行程：X 轴 35 芯*Y 轴 16 芯 ，如需更大需定做
【适合镍片宽度】成型镍片
【适合镍片厚度】0.1MM---0.3MM（0.21—0.3MM 厚度镍片需开槽）
【生产效率】大约 3600-4000PCS 电芯/小时

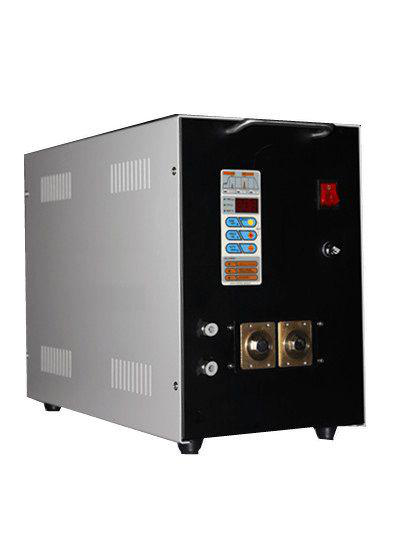

【标配点焊机】标配点焊机MDA-8000A晶体管电源
【焊机效果】焊接一致性非常好，焊点均匀，美观
【三种点焊数据输入】
1、点阵输入法
2、阵列输入法
3、U 盘导入法（把点焊数据储存到 U 盘，直接导入到机器：U 盘 CAD 数据按单次导入到触摸屏，然后可批量从触摸屏导出到 U 盘，再一次性到入到其他机器使用）
【点焊模具型号命名】中英文输入
【控制器件】7.5 寸触摸屏、6 轴 PLC 编程器、3 轴 750W 伺服电机、2 轴400W 伺服电机驱动电动焊头
13、采用成型镍带，减少浪费
14、设备调试简单，易学易懂，换型号速度快（0-199 组数据可调用）
【焊头动力】伺服电动
【成品电池治具】出厂附带 1 套绝缘电木治具（2 个）
【故障清除】设备自带故障报警，根据提示清除故障
【设备外形尺寸】L1630*W850*H1630MM
【设备重量】220KG
【设备电源要求】220V交流接入电源主线国标6平方电线，气源0.4-0.8Mpa 无杂质，无水雾，以保障设备的稳定性
【保修期】本公司产品一星期内包退包换，保修期为2年
四、设备优势
1、设备采用铝合金加钣金结构方式，牢固，不易松动，确保稳定性
2、适合于电池组的大批量自动化点焊
3、 点焊效果稳定，有保障
4、焊接效率高，以 18650 为例：约 4600 -5000PCS电芯/小时
5、点焊模具有防呆配置，普通员工可调试设备和操作设备
6、设备自带 200 套点焊参数储存，可快速切换点焊型号
五、设备主要配件清单
名 称
|
数量
|
型 号
|
生产厂家
|
X 轴伺服电机
|
1PCS
|
MS-80STE-20P7
|
XINJIE
|
Y 轴伺服电机
|
2PCS
|
MS-80STE-20P7
|
XINJIE
|
Z 轴伺服电机
|
2PCS
|
MS-60STE-20P4
|
XINJIE
|
X 轴模组
|
1PCS
|
142-1030
|
比斯特
|
Y 轴模组
|
2PCS
|
142-500
|
比斯特
|
Z 轴焊头模组
|
2PCS
|
16-40
|
比斯特
|
滚珠丝杠
|
5 套
|
|
台湾上银
|
滑块
|
8 套
|
|
台湾上银
|
焊接主机
|
2 台
|
MC30
|
比斯特
|
触摸屏
|
1PCS
|
7.5 寸
|
XINJIE
|
USB 数据倒入系统
|
1 套
|
|
比斯特
|
PLC
|
1PCS
|
XCC-32T-E
|
XINJIE
|
焊头
|
2 套
|
夹针直径 1.5/1.7MM
|
比斯特
|
锁模机构
|
1 套
|
|
比斯特
|
气动元件
|
1 套
|
|
台湾亚德客
|
开关电源
|
1PCS
|
24V5A
|
合普
|
开关电源
|
1PCS
|
48V10A
|
合普
|
焊针降温风扇
|
2PCS
|
|
|
机加配件
|
1 批
|
|
比斯特
|
控制系统
|
1 套
|
|
比斯特
|
机箱机架
|
1 台
|
铝合金机架，钣金烤漆
|
|
系统报警
|
1 套
|
|
台湾士林
|
