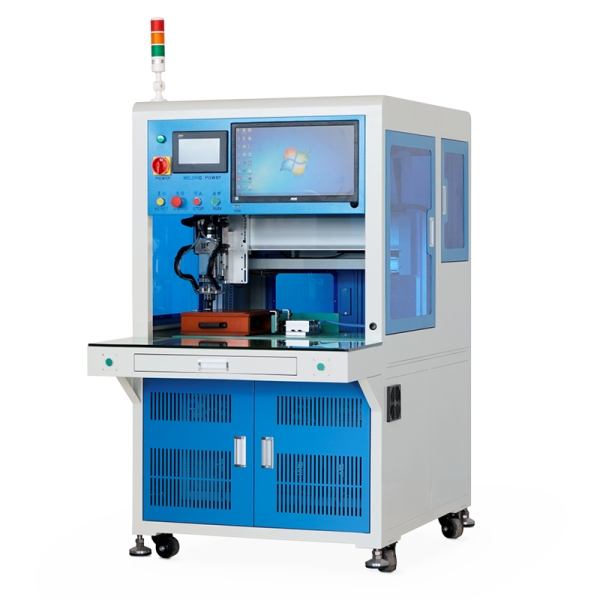

一、主要功能
圆柱型电芯的组合式单面自动化焊接
圆柱型电池组电压采集镍片与BMS的PCB镍片焊盘自动焊接
二、产品特点
自动化焊接，焊点均匀，一致性良好，提高合格率实时焊接电流监控，虚焊或炸火报警自动停机可选择点焊规范焊接(正负极可设置不同电流)点焊坐标参数可采用U盘导入参数
运行机构采用伺服电机配合线型模组，精准定位生产数量自动采集，显示当前生产效率
三、产品参数
|
设备功率
|
AC220V 50/60HZ 4KW
|
最大行程
Maximum stroke
|
X 轴 ： 2 0 0 - 5 0 0 M MZ 轴： 5 - 5 0 M M
Y轴：200 - 350MM R轴：0-105°
Xaxis:200-500mm Xaxis:5-50mm
Yaxis:200-350mm Yaxis:0-105°
|
|
使用气压
|
0.4-0.8Mpa,使用气源时必须有过滤装置， 确保气流无水无杂质。
|
|
适合镍片厚度
|
0.1MM-0.2MM
(0.15-0.2MM厚度镍片需开槽)
(0.15-0.2MM
|
|
标配点焊电源
|
BT-10000A晶体管焊接电源
|
|
凸点焊镍片0 . 21 - 0 .
|
|
焊接输出电流
Welding output cument
|
Max 10000A
|
|
适合点焊针
pins
|
进口直径1 . 7*100MM(焊点点焊)
|
|
点焊数据导入
|
CAD数据导入/点阵数据/人工输入
t
|
|
进口直径4-4*6平头焊针(凸点焊接使用)
|
|
动力
|
伺服电机
|
|
适应范围
|
14430/14500/18500/18650/21700 26650/26700/32050/32700/32140
|
设备外形尺寸
|
L1450*W930'H1760MM
|
|
生产效率
|
约2000PCS电芯/小时
|
设备重量
|
380KG
|
