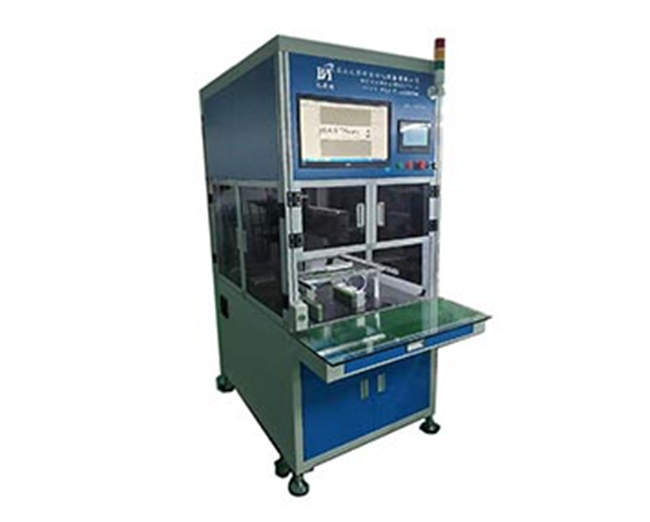

一、产品特点
1.1.设备功率： 3KW ，220V 交流电输入， 50HZ/60HZ
1.2.使用气压; 0.4-0.8Mpa
1.3.适应范围： 数码电池， 工具电池，储能电池， 电动车电池，动力电池的
1.4 适应电芯范围： 14/18/21/26/32 系列
1.5 最大行程： X 轴 620MM ，Y 轴 320MM ，如需更大需定做
按需求定制
质量保障
品牌认证
产品描述及参数
一、产品特点
1.1.设备功率： 3KW ，220V 交流电输入， 50HZ/60HZ
1.2.使用气压; 0.4-0.8Mpa
1.3.适应范围： 数码电池， 工具电池，储能电池， 电动车电池，动力电池的
串并组合等
1.4 适应电芯范围： 14/18/21/26/32 系列
1.5 最大行程： X 轴 620MM ，Y 轴 320MM ，如需更大需定做
1.6 适合镍片宽度;成型镍片
1.7 适合镍片厚度;0.1MM---0.2MM ( 0.15—0.2MM 厚度镍片建议开槽)， 0.2-0.4MM 厚度镍片需采用凸点焊接
1.8 生产效率： 大约 36 00-4000PCS 电芯/小时
1.9 标配点焊机： MDA-8000B(可选配米亚基电源)数量 2 台，点焊速度快，焊点温度低，实时监控焊接过程，电流过小或炸火自动报警和点焊过程中出现异常，机器自动报警并停止机器
1.10 旋转点焊头： 动力为 400W 伺服电机，旋转角度正负 90 度,旋转角度可随意设置调节，带压力实时监测
1.11 焊针冷却方式： 冷却机循环冷却
1.12 焊机效果：焊接一致性非常好，焊点均匀，美观
1.13 三种点焊数据输入：
点阵输入法
阵列输入法
U 盘导入法， 把点焊数据储存到 U 盘，直接导入到机器，(U 盘 CAD
数据按单次导入到触摸屏， 然后可批量从触摸屏导出到 U 盘， 再一次性
到入到其他机器使用)
1.14 点焊模具型号命名：中英文输入
1.15 控制器件:7.5 寸触摸屏， 6 轴 PLC 编程器，3 轴 750W 伺服电机,2 轴 400W 伺服电机驱动电动焊头
1.16 镍带采用成型镍带，减少浪费
1.17 设备调试简单，易学易懂，换型号速度快(0- 199 组数据可调用)
1.18 焊头动力： 伺服电动，带防冲击功能
1.19 电池治具：出厂附带 1 套绝缘电木治具(2 个)
1.20 本公司产品保修期为贰年
1.21 设备自带故障报警，根据提示清除故障
1.22 设备外形尺寸： L1630*W850*H1630MM
1.23 设备重量： 220KG
1.24 设备主要配件清单
|
名 称 |
数量 |
型 号 |
生产厂家 |
|
X 轴伺服电机 |
1PCS |
MS-80STE-20P7 |
XINJIE |
|
Y 轴伺服电机 |
2PCS |
MS-80STE-20P7 |
XINJIE |
|
Z 轴伺服电机 |
2PCS |
MS-60STE-20P4 |
XINJIE |
|
X 轴模组 |
1PCS |
142- 1030 |
比斯特 |
|
Y 轴模组 |
2PCS |
142-500 |
比斯特 |
|
Z 轴焊头模组 |
2PCS |
16-40 |
比斯特 |
|
旋转轴伺服电机 |
2PCS |
MS-60STE-20P4 |
XINJIE |
|
旋转轴套件 |
2PCS |
正负 45 度 |
比斯特 |
|
滚珠丝杆 |
5 套 |
|
台湾上银 |
|
滑块 |
10 套 |
|
台湾上银 |
|
焊接电源 |
2 台 |
晶体管 MDA-8000B |
HEQUAN (比斯特品牌) |
|
触摸屏 |
1PCS |
7.5 寸 |
XINJIE |
|
USB 数据倒入系统 |
1 套 |
|
比斯特 |
|
PLC |
1PCS |
XD5-48T6 |
XINJIE |
|
电动点焊头 |
2 套 |
夹针直径 1.7/2.0MM |
比斯特 |
|
进口氧化铝铜点焊针 |
4 支 |
直径 1.7*100MM |
美国 |
|
锁模机构 |
1 套 |
|
比斯特 |
|
气动元件 |
1 套 |
|
星辰/亚德客 |
|
开关电源 |
1PCS |
24V5A |
台湾明纬 |
|
焊针降温风扇 |
2PCS |
|
台湾建准 |
|
机加配件 |
1 批 |
|
比斯特 |
|
控制系统 |
1 套 |
|
比斯特 |
|
机箱机架 |
1 台 |
铝合金机架，钣金烤漆 |
|
|
系统报警 |
1 套 |
|
台湾士林 |
1.25 点焊电源图片： HUQUAN MDA-8000B,最大输出电流 10000A
1.26 点焊产品图片
1.27 售后服务： 设备自验收起，免费保修壹年
