一.产品型号规格

●BTH-5000A 5000A 标准型 输入 220V 50/60Hz 电源(110V 可定制)

●BTH-8000A 8000A 标准型 输入 220V 50/60Hz 电源(110V 可定制)

●BTH-5000B 5000A 正反波(10000A) 输入 220V 50/60Hz 电源(110V 可定制)

●BTH-10000A 10000A 标准型 输入 220V 50/60Hz 电源(110V 可定制)

二.晶体管焊接电源特点

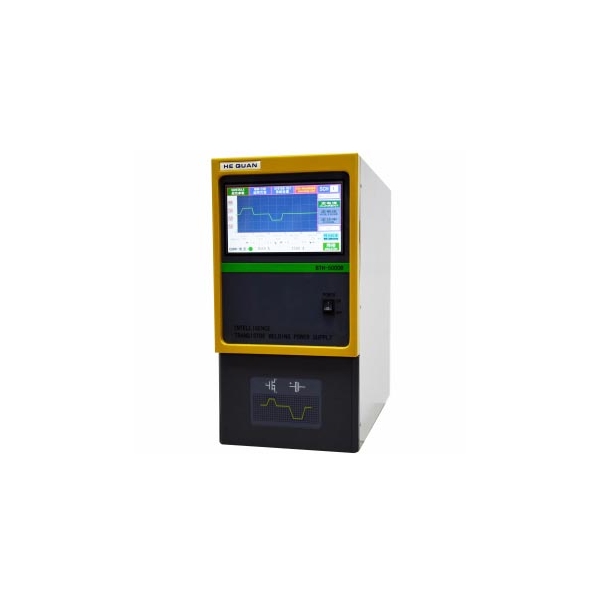

■ 本公司生产的 BTH 系列焊接电源，采用精密型晶体管式焊接电源。

■ 焊接电源采用晶体管切换方式，能实现小型高效，高输出的精密焊接。

■ 本机采用 3 种焊接方式：

●定电压焊接(-----)：控制电极间的电压，电流量小，降低焊接时产生火花

●定电流焊接(-----)，通过一定量的电流，与工件电阻无关，可稳定焊接

●定电压.定电流焊接(-----)：焊接通过设定电流和电压同时控制

■输出电流方向：

BTH-5000A/BTH-8000A/BTH-10000A 电流从正极流向负极(单极性方式焊接)。

BTH-5000B(5000A 正波，5000A 反波，输出电流方向自动切换)。

■适合焊接范围：动力电池/数码电池/镍氢镍铬电池/电机转子/电子电气配件等。

■界面显示：触摸显示屏，易懂易操作，配自动化机器时可选择外置触摸屏。

■焊接厚度;0.08-0.2MM 镀镍或纯镍(0.15-0.2MM 镍片建议开导流槽，0.2MM 以上镍

片需要打凸点焊接)。

■焊接规范：

●焊接规范 1-60 共 60 组焊接数据储存

●焊接时可以进行更加灵活的选择规范焊接，输出不同规范的焊接参数，列如：正极焊接电流 2000A，负极需要 2500A 焊接电流，在自动焊接机中由自动化给出信号控制输出相应的焊接规范(输出对应的焊接电流)，手动操作中需要通过切换控制信号可以实现输出不同的焊接电流

■可设定电流和电压的缓升缓降，有效地解决了焊接过程中产生的喷溅和焊接结束后工件的淬火问题。

■有两个放电脉冲，可设定一次放电或两次放电。

■具有电流缓升/缓降功能：使用缓升/缓降功能可以避免焊接时产生喷溅，满足特殊材料焊接要求。

■故障诊断和自动保护功能：机器在工作过程中，控制器如检测到情况异常，会自动关闭输出并报警提示。

■通讯接口：RS485 通用接口。

■预留触摸显示屏外置接口：可选择外置 5 寸/7 寸触摸显示屏，通讯模式为 RS232

■外部控制功能：可外接工控机/PLC 控制、配合机器自动化生产。

■恢复出厂设置：在系统设置页面有一键恢复出厂设置按钮，预防有人工设置错误的状态下，快速的进入正常工作。

■外形尺寸：L430MM*W205MM*H405MM

■重量：26KG
