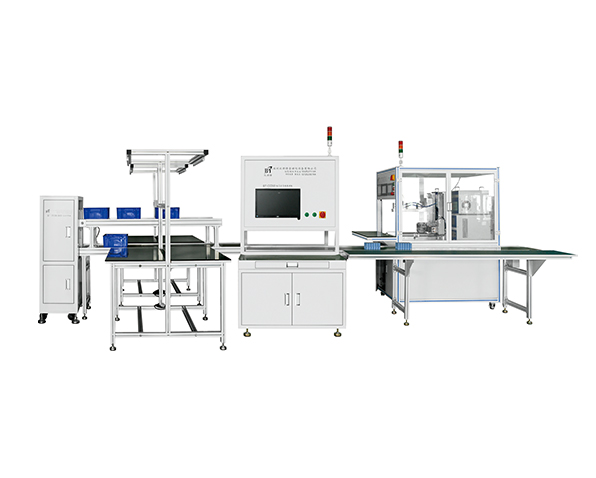

圆柱锂电池组PACK智能自动化生产线技术参数实物图

场地布局示意图

简介：

一.设备功率： 8KW  220V交流电输入 50Hz

二.使用气压; 0.4-0.8Mpa

三.适合电芯：18650和21700电芯通用

四.主要功能：电芯正极自动贴面垫，自动分选电压内阻(已预留扫码位置，后续可增加此功能)，按设定的电芯数量自动装入对应的胶盒中，人工将电芯入支架，人工镍片入模具，自动点焊

五.机器工作流程：人工将电芯放入面垫机料斗→正极自动贴圆形青稞纸(可关闭此功能)→自动分选电压内阻(已预留扫码位置，后续可增加此功能)→按电压内阻自动分档位→升降储存窗储存电芯→取同一档位的电芯装入相应的胶盒→提供升降机自动将装好电芯的胶盒传送到人工入支架位置→自动CCD检测正负极→人工镍片入模具→自动点焊→电池组性能测试机（可选）

六.生产流程图：

八.生产效率：约3600-4000PCS

九.设备稼动率：98%

十．人员配备：上料1人，摆镍片装支架2人，CCD视觉检测1人，点焊1-2人，综合性能测试1人，后段组装每个工位1-2人。

十一.设备焊接合格率：99.9%

十二.随机附送

内六角扳手一套     开口扳手2PCS

PH-18M23L测试针20PCS

螺丝刀大小各1PCS

十三.设备外形尺寸： L10500*W1500*H1860MM

十四.安装调试和培训

1) 除另有书面要求外，乙方搬运机器到安装场所，乙方开箱，甲方负责接收(回签收货单)，并准备相关的电.气.真空.等安装到场所

2) 乙方负责进行设备的安装，调试和系统集成

3) 甲方提供500PCS电芯供乙方调试机器(可使用不良品测试)

4) 安装完成后，双方对该设备进行小批量试产，小批量试产合格并得到甲方的批准才能投入正式生产

5) 乙方免费为甲方相关人员进行培训，内容包括设备的正常使用，维护保养，故障分析与排除，操作安全及紧急处理程序等

十五.质量保障

1) 设备的保质期期限为设备验收合格之日起不低于24个月，人为因素.自然灾害.不可抗力因素及易损件除外

2) 易损件界定见附件：设备易损件清单

3) 设备保质期满后，需要对设备进行升级.改进工作，乙方有义务全力支持，仅收取相应的成本费用

十六.售后服务

1) 乙方提供24小时不间断电话服务支持

2) 对甲方提出的设备故障保证1小时响应，及时回复恢复时间

十七.技术支持：深圳比斯特自动化设备有限公司
