1.1设备适用范围：
主要在用于18650和21700电芯的自动贴面垫分选和自动装盒自动化生产
1.2 采用HK3562十二路高精度测试仪
1.3可选择电芯扫码功能，可作为电芯OCV比对，挑选出不良品，数据可上传服务器
1.4采用伺服电机和模组配合，精确的控制好位置精度
1.5上料采用料斗方式储存电芯，最多约300PCS（18650）
1.7采用内尺寸L350MM*W200MM*H100MM胶盒，数量10个/条
1.08设备支持功能：
人工将电芯装入面垫机料斗→自动贴面垫→自动扫码（可选）→自动分选（5档OK，一档NG）→料斗储存电芯（最多约220PCS）（可选）→装盒机械手→自动装入胶盒（按设定数量抓取）→人工整盒取料
1.09 生产效率：自动贴面垫→分选→自动入胶盒4000-5000PCS/H
                   人工入支架→点焊完成3500-4500PCS/H
2. 设备组合简介

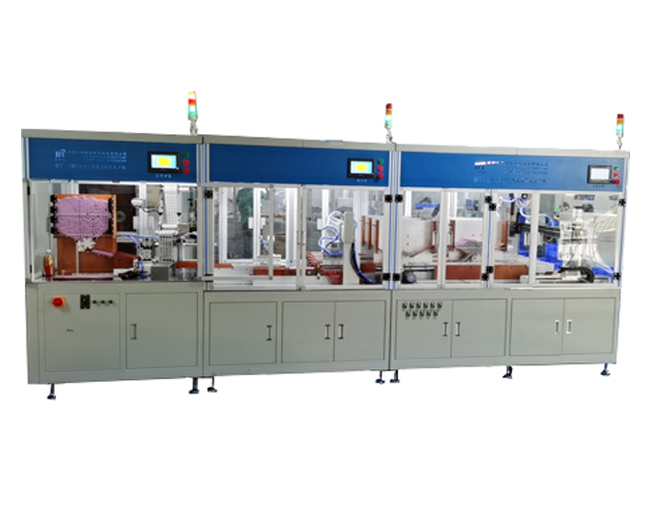

      BT-2113B2电芯自动面垫分选装盒生产线实物图


BT-2113B2电芯自动面垫分选装盒生产线摆放图  长10.5*宽2.3*高1.88米
3.生产流程图

4.设备环境要求
      1）：电源：AC380V±10%，30KW  50HZ±10%
      2）：气源：0.4-0.8Mpa，无水雾，无杂质
      3）：环境温度：10-45℃
      4）：环境湿度：不大于85R.H（无水气凝结）
      5）：环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在

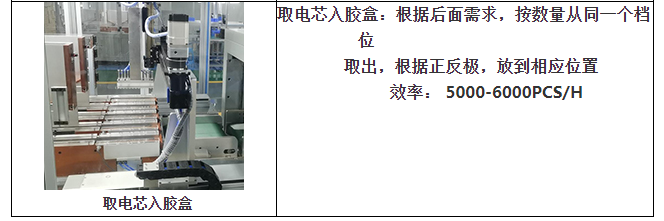

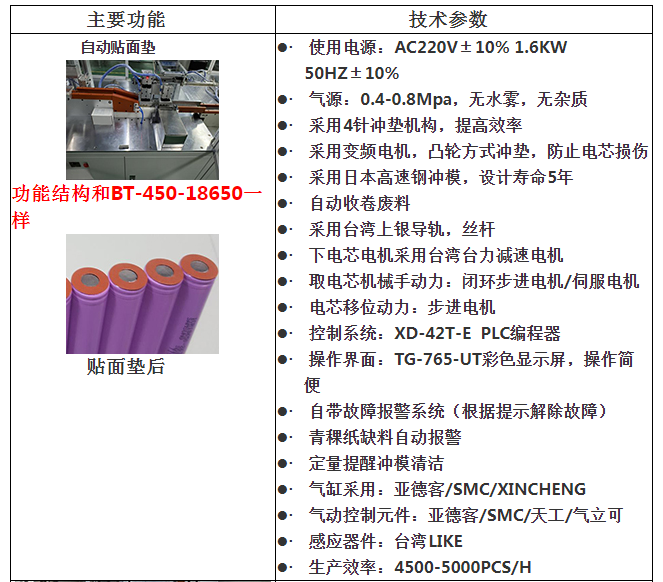

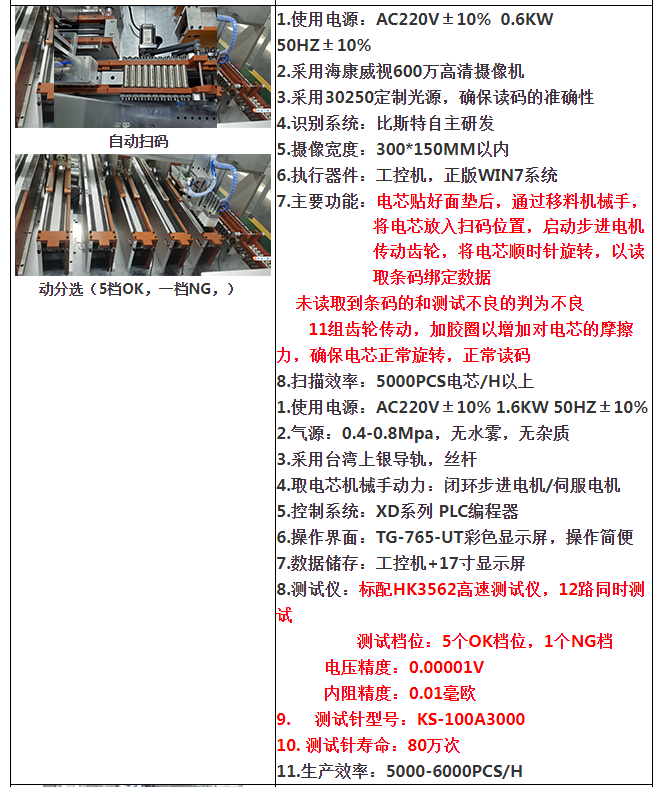

5．设备技术参数

6.调试检测项
6.1自动贴面垫合格率
6.2扫码部分读码合格率
6.3分选部分内阻电压的反复测试精度，档位5+1
7.随机资料
7.1设备合格证
7.2主要工位使用说明书
8.设备验收和标准
8.1第一阶段：设备在出厂前预验收，即设备在乙方厂家安装调试基本功能符合双方签订的技术协议内容，在乙方现场对设备的基本功能进行验收，预验收通过后，设备分拆成合适运输，运到甲方安装现场进行安装调试，甲方可选视频预验收或者放弃预验收
8.2第二阶段：设备在甲方工厂安装调试完成30天内完成验收，超过30天后视为验收合格，验收标准按照甲乙方双方签订的技术协议内容
