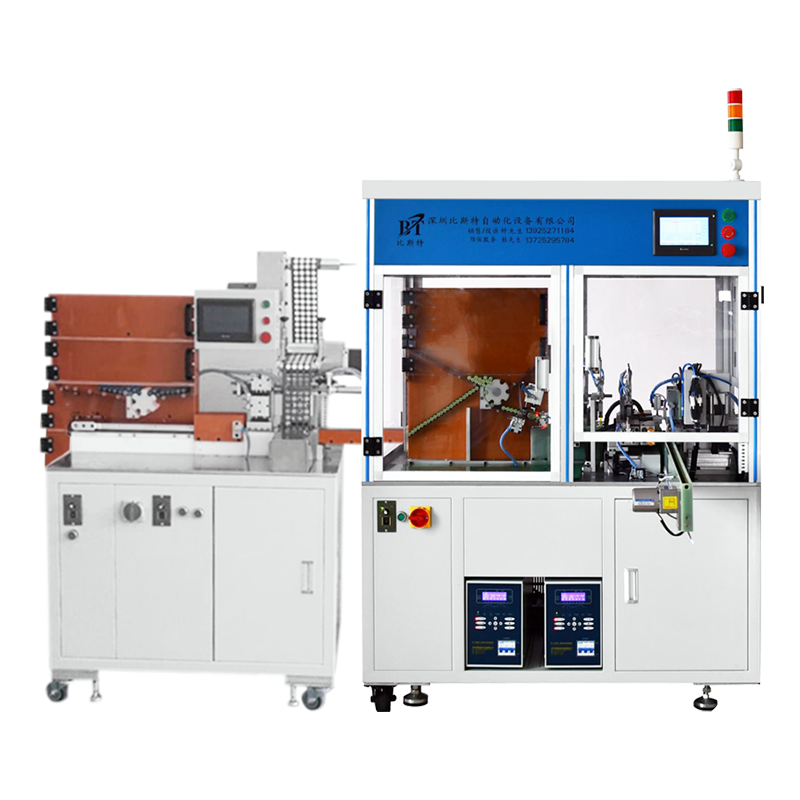

BT-1418DB 单节自动点焊机
服务热线：139-2949-6433（微信同号）
按需求定制
质量保障
品牌认证
产品描述及参数
一、主要功能
圆柱型电芯自动测试电压内阻，自动贴青稞纸，自动贴侧面胶，自动进PCB板，自动化焊接
采用整块PCB 拼板，自动分板，自动折弯镍片，自动取单个板焊接
二、产品特点
采用直流焊接电源，焊接稳定可靠
采用独立贴侧面青稞纸机构，确保位置精准
采用流水线式自动进板，折板边，镍片自动折弯，自动焊接
标配测试仪HK3561
送板机构采用伺服电机，数字化设定位置
电池引出线采用后焊方式
三、产品参数
|
设备功率
|
AC220V 50/60HZ 6KW |
PCB拼板最长
|
120MM |
|
使用气压
|
0.4-0.8Mpa,使用气源时必须有过滤装置， 确保气流无水无杂质。
|
侧面青稞纸长度
|
30-68MM |
|
侧面青稞纸宽度
|
4-10MM |
||
|
标配点焊电源
|
BT-5000A直流焊接电源2台
|
侧面青稞纸厚度 S |
0.15-0.5MM |
|
焊接输出功率
|
Max 6000A |
适合镍片厚度
|
0.08MM-0.15MM |
|
控制器件
|
PLC触摸式显示屏控制
|
适合镍片宽度
|
3 M M - 8 M M 定 制 型
|
|
动 力 |
750W伺服电机
|
适合点焊针
|
进口直径1.5*100MM(焊点点焊)
|
|
适应范围
|
14430/14500/18500/18650/21700可定制
|
设备外形尺寸
|
L2330*W1650°H1710MM |
|
生产效率 |
约1300PCS电芯/小时
|
设备重量 |
V 450KG |
