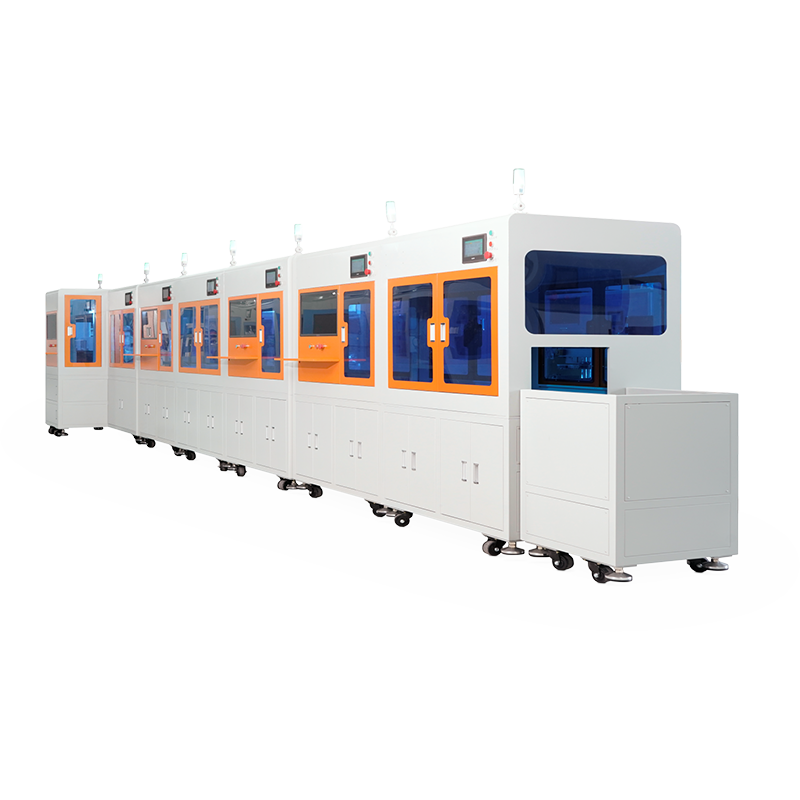

动力电池组全自动生产线
服务热线：139-2949-6433（微信同号）
按需求定制
质量保障
品牌认证
产品描述及参数
一、主要功能
用 于 动 力 / 储 能 电 池 组 的 自 动 化 生 产
适合大批量生产，产品一致性好，品质稳定
可定制电芯扫码功能，数据库储存，生成条形码追溯数据
二、产品参数
BT-CCD01电芯正负极检测机参数
|
设备功能
|
针对圆柱电芯，采用摄像采集正负极数据，与样 板对比正负极数量与正负极位置信息，快速分析 出结果(NG还是OK),并标示出NG的位置， 以达到对电池组进入点焊前的正负极确认工作，预 防因正负极位置错误引起的不良
|
设备功率
|
AC220V 0.6KW 50/60HZ |
|
适应电芯范围
|
圆柱电芯14430/14500/18500/18650/21700 |
||
|
检测速度
|
400*300MM,如需更大需定制
|
||
|
适应检测范围
|
100PCS电芯/1.5S 100PCS/1.5s |
||
|
检测精度
|
电芯未变形或未生锈，100%
|
自动点焊机参数
|
设备功率
|
AC220V 50/60HZ 4KW |
最大行程
|
X 轴 ： 4 2 0 M M Y 轴 ： 2 6 0 M M Xaxis:420mm Yaxis:260mm |
|
使用气压
|
0.4-0.8Mpa,使用气源时必须有过滤装置， 确保气流无水无杂质。
|
||
|
适合镍片厚度
|
0.1MM-0.2MM (0.15-0.2MM厚度镍片需开槽)
|
||
|
标配点焊电源
|
BTH-10000A晶体管点焊电源，数量2台
|
||
|
焊接输出电流
|
Max 10000A |
凸点焊镍片0 . 21 - 0 . 4MM
|
|
|
点焊数据导入
|
CAD数据导入/点阵数据/人工输入
|
||
|
适合点焊针
|
进口直径1 . 7*100MM(焊点点焊)
|
||
|
动力 |
伺服电机
|
||
|
适合电芯
|
18650和21700通用
|
进口直径4-4*6平头焊针(凸点焊接使用)
|
|
|
生产效率 |
约3000PCS-3500PCS电芯/小时
|
