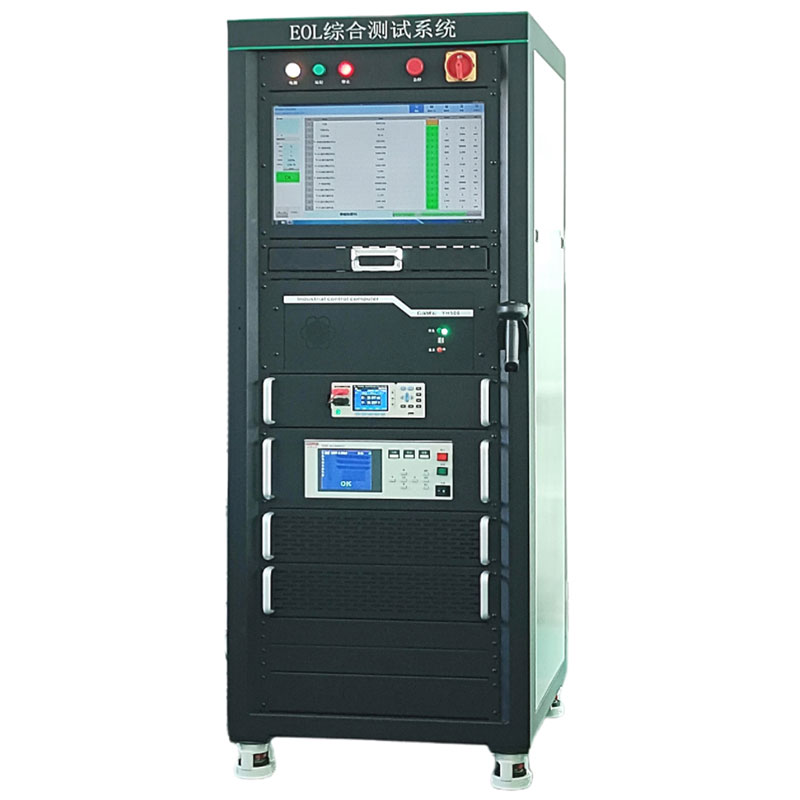

EOL综合测试系统
服务热线：13925271184
按需求定制
质量保障
品牌认证
产品描述及参数
一、产品规格型号:
EOL-DC-200V200C200D
二、产品概述:
EOL综合测试系统全名叫锂电池EOL绝缘耐压与充放电等综合性能测试系统，是测试成品、半成品电池组绝缘耐压性能与充放电等综合性能的设备。该系统人工接线后，自动测试，判别是否合格，自动记录数据。基于ASP.NET 平台开发的上位机，具有强大的数据处理能力，稳定可靠，可以把测试数据实时保存到数据库，并上传MES系统。
三、产品参数
|
型号 |
EOL-DC-200V200C200D |
|
|
设备功率 |
1. 充电功率40KW 2. 放电功率40KW |
|
|
交流输入接口 |
1. 输入三相AC380V±10%
2. 输入电流：最大61A，建议100A断路器 |
|
|
测量电压范围 |
±200V |
|
|
充电电压范围 |
15~200V |
|
|
放电电压范围 |
15~200V |
|
|
充电电流范围 |
1~200A |
|
|
充电过流保护电流范围 |
1~200A |
|
|
放电电流范围 |
1~200A |
|
|
放电过流保护电流范围 |
1~200A |
|
|
电压精度 |
±0.05% of F.S±0.05% of F.D |
|
|
充电电流精度 |
±0.1% of F.S±0.5% of F.D |
|
|
放电电流精度 |
±0.1% of F.S±0.2% of F.D |
|
|
放电过流测试精度 |
±1A |
|
|
充电过流测试精度 |
±1A |
|
|
电压分辨率 |
1mV |
|
|
电流分辨率 |
1mA |
|
|
电压电流检测采样 |
四线制连接 |
|
|
数据保存方式 |
数据以CSV文件方式保存 |
|
|
绝缘测试参数 |
AC耐压测试 |
0.05KV～5KV；0.001mA～10mA |
|
DC耐压测试 |
0.05KV～6KV；0.1uA～5mA |
|
|
测试精度 |
±2.0%读数 |
|
|
耐压测试参数 |
测试电压 |
+50V～+1200V 精度：±0.5%FS |
|
0.001MΩ≦R＜10MΩ |
精度：±(2%读数+0.003MΩ) |
|
|
10MΩ≦R＜100MΩ |
精度：±(2%读数+0.03MΩ) |
|
|
100MΩ≦R＜1GΩ |
精度：±(2%读数+0.3MΩ) |
|
|
1GΩ≦R＜5GΩ |
精度：±(2%读数+3MΩ) |
|
|
R≥5GΩ |
精度：±(10%读数+30MΩ) |
|
|
交流内阻（ACR） |
1~20000mΩ |
|
|
直流内阻（DCIR） |
1~20000mΩ（可自定义放电电流和时间） |
|
|
短路保护时间 |
1~10000us |
|
|
通讯方式 |
串口RS232 |
|
|
BMS通讯协议 |
CAN、RS485、UART，其中一种 |
|
|
断电保护 |
交流输入意外断电后，自动断开电池与设备之间的电气连接 |
|
|
急停功能 |
按下急停将断开电池与设备之间的电气连接，并关掉设备负载电源 |
|
|
冷却方式 |
强制风冷 |
|
|
尺寸（W*D*H） |
|
|
|
环境 |
-20℃~50℃ |
|
|
温度 |
10-90%RH |
|
